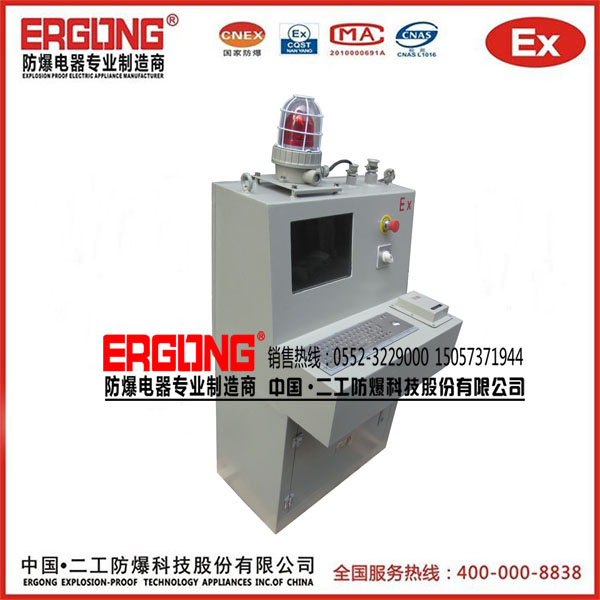

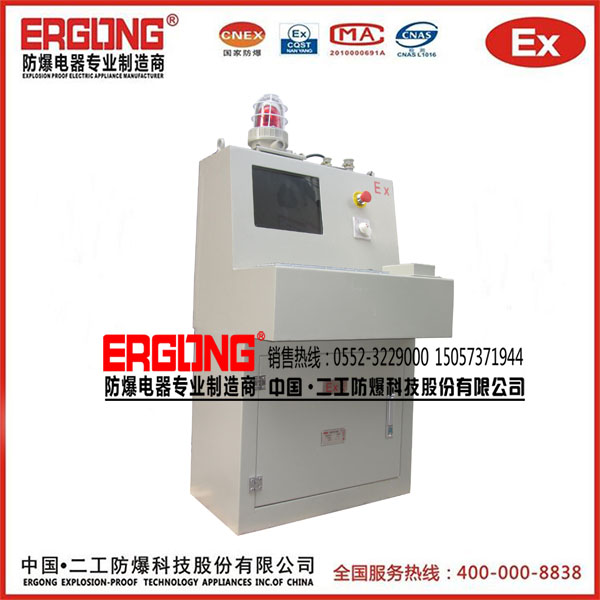

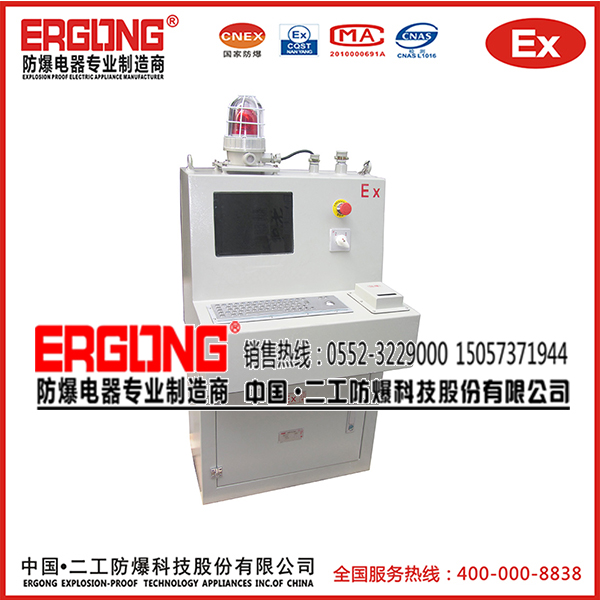

琴台式安全防爆正压型配电柜

PXK系列正压型防爆配电柜

1、适用于爆炸性气体环境1区、2区场所；

2、适用于IIA、IIB、IIC类爆炸性气体环境；

3、适用于T1~T4组温度组别；

4、防爆正压柜广泛适用于石油开采、炼油、化工、制药军工等危险环境及海洋石油平台，轮油等场所。

型号含义

防爆原理

　　防爆正压柜采用介质隔离点燃源达到电器防爆的目的是正压通风防爆柜的防爆原理。即：把用户所有的电器元件装在一个充满正压力洁净介质的壳体内，使外部环境中易燃易爆的混合性气体物质无法接触到电器元件在正常工作时所产生的电火花或危险温度，从而达到电器防爆的目的。

PXK系列正压型防爆配电柜技术参数

执行标准：GB3836.1-2000、GB3836.2-2000、GB3836.3-2000、GB3836.4-2000、GB3836.5-2004

防爆标志：Expxde[ib]ibIICT6

额定电压：AC380V/AC220V

外部试验安装箱，检测中心实验专用）泄漏维持最高流量：1200L/1min

最低流量：650L/1min

用户进正压柜气源压力：0.3~0.8MPa

工作压力：100Pa＜P＜700Pa（根据柜体大小调整）

报警压力：下限报警压力80Pa，上限报警压力800Pa

报警切断压力：下限报警切断压力60Pa，上限报警切断压力900Pa（根据柜体大小调整）

保护气体类型：洁净空气、惰性气体

保护气体温度：≤40℃

防护等级：IP65（控制部分为IP54）

订货须知

1、订货时按型号含义请提供详细的产品型号。

2、用户应提供电气系统图、控制原理，内装元件品牌及产品的面板元件布置图、进出电缆大小、数量等。

PXK系列正压型防爆配电柜产品特色 结构说明

1、防爆正压柜产品采用主、副盘结构，主盘为正压腔，内装用户所需的电器元件和防爆必须的检压传感系统、通风布气系统、气压调节系统等；副盘内装防爆换气自控系统、防爆电源自切换系统、防爆报警系统、防爆压力显示系统、进出气源连接口，自供气规格产品的副盘内还装有防爆供气装置；

2、柜式产品采用数控加工，主副盘为左、右结构，电缆沟座式安装、下进线、前门操作、后门检修；

3、箱式产品采用优质钢板焊接结构，主、副盘为上、下结构，挂式安装，下进线，前门操作和检修；

4、琴式产品采用优质钢板折叠焊接成型，主，副盘为钱，后结构，座式安装，下进线、琴式才做、后门检修；

5、柜式和琴式产品后门均采用快速开门装置，方便用户安装和检修；

6、防爆正压柜可按用户要求采用不锈钢材质。
